通过认证
TTD 系列
| ■ 可设置的故障报警器 ■ 用于机动泵及压缩机的报警和停机控制系统。 ■ 监视 48 个常开和/或常闭用户可设置的开关量输入 ■ 使用直观图标让显示和操作更加简单 ■ 可选波特率达到38,400 的串行通信端口 ■ 多种可选电源：12/24 伏直流或电容放电点火器（负级接地）； 120 伏交流或电容放电点火器（正级接地）。 ■ 用于危险区域：CSA Class I, Divisions 1 & 2, Groups B, C, 和 D。 ■ 可选的转速计功能：用电容放电点火器或磁性捡拾输入进行超速和欠速保护。 ■ 可选的预润滑和后润滑功能。 ■ 可选的润滑剂无流动检测：可用多达 4 个开关输入。 ■ 所有配置共用一个显示器，减少所需备用件数量。 ■ 具有直流电源、电容放电点火器及内部电池的电压监控 |
|

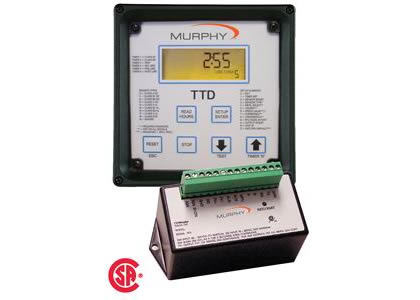

TTD 系列故障警报器说明
是用于保护发动机、压缩机及其相关设备的电子式故障报警器和控制系统。TTD 可接受48 个常开和/或
常闭输入。每个输入均可设置为“停机”或“警报”。任何输入都可被两个内部计时器的其中一个锁定或被配置为有条件停机、紧急停机或忽略。此报警器在可设置的延迟后提供燃料阀关闭和点火器接地功能。
存入TTD非易失性内存参数：
● 运行小时数/计时器读数
● 含相关运行小时数的前10 次停机
● 含相关运行小时数的前4 次报警
● 预润滑和后润滑功能
可选功能：
● 预润滑和后润滑和后润滑功能
● 转速计带有可设置的超速和欠速保护
● 润滑剂无流动检测：可用多达4个开关输入
TTD 报警器有两个独立组件：
1. 显示器
显示器显示操作运行和设置数据。设置参数通过键区输入或从MConfig. 软件下载。显示器电源通过直接的Phoenix 连接器连接或通过延长线连至远程电源。显示器包括微处理器、液晶显示器(LCD)、用于设置开关量输入和输入接线盒的薄膜键。
TTD 液晶显示器反映开关量输入的任何故障信息显示发动机速度和运行时间。TTD 型号的其它特性包括：无需停机即可测试输入电路的内置测试模式、预润滑和后润滑计时器、用于在点火器供电的情况下停机后保留故障显示的备份电池。
2.电源和控制输入输出
电源输入和控制输出终端安装在插件电源(PSU-2) 或独立电源(PSU-D2) 上。两种电源都包含RS485/RS232 串行通信端口(MODBUS RTU Slave)， 用于连接微型控制器、计算机、PLC 和/或其他通信与控制系统。串行通信提供读写Modbus 参数的功能及高达 38,400 比特/秒的可选波特率。
所有类型的电源都具备电极反接保护，并可通过10-32 伏直流或90-400 伏直流的电容放电点火器（ 负极接地）供电。可选电源(PSU-D2*) 提供120 伏交流电源/正极接地电容放电点火器电源。PSU-1* 电源用于Division 1 危险区域。TTD 仅需内部电池即可操作，外部直流电源用于通信支持(Modbus Slave) 和提供显示屏背光。
TTD 更换部件和组件
TTD-H (50700597) 显示器PSU-2 (50700596) Div 2 危险区域电源
(50700594) Div 2 危险区域电源带转速表(50700595) Div 2 危险区域电源带预/后润滑L (50700945) Div 2 危险区域电源带无流动检测
PSU-2-T-L PSU-2-T-N PSU-2-L-N PSU-2-T-L-N
备用电池干扰过滤器TTD-H 插头套件PSU-2 插头
(50700593) (50700943) (50700944) (50700942) (00005125) (50000774) (00009741) (00009768)
Div 2 危险区域电源带转速表和预/后润滑Div 2 危险区域电源带转速表和无流动检测Div 2 危险区域电源带预/后润滑和无流动检测Div 2 危险区域电源带转速表，预/后润滑和无流动检测
锂电池，6 伏直流，1300 毫安小时干扰过滤器适用于更换 TTD-H 传感器输入的端子插头（已标记） 适用于更换 PSU-2 电源连接器的插头（已标记）
Order a standard TTD-H display and your choice of power supply features to complete the TTD annunciator order.
base Model: PSU-2 - X - X -X
Specify model number (see chart below). List your power supply options by placing a dash (–) between each option.
TTD Replacement Parts and Assemblies
TTD-H (50700597) Display head
PSU-2 (50700596) Div 2 Power Supply
PSU-2-T (50700594) Div 2 Power Supply w/ Tach
PSU-2-L (50700595) Div 2 Power Supply w/ Pre/Post Lube
PSU-2-N (50700945) Div 2 Power Supply w/ No-Flow
PSU-2-T-L (50700593) Div 2 Power Supply w/ Tach and Pre/Post Lube
PSU-2-T-N (50700943) Div 2 Power Supply w/ Tach and No-Flow
PSU-2-L-N (50700944) Div 2 Power Supply w/ Pre/Post Lube and No-Flow
PSU-2-T-L-N (50700942) Div 2 Power Supply w/ Tach, Pre/Post Lube, and No-Flow
Backup Battery (00005125) Lithium battery, 6VDC, 1300mAh
Choke (50000774) Ignition Choke Filter
TTD-H Plug Kit (00009741) Printed Replacement Terminal Plugs for TTD-H Sensor Inputs
PSU-2 Plug (00009768) Printed Replacement Plug for PSU-2 Power Connector
